Как самому разобрать ноутбук ASUS X51R

У этой серии ноутбуков ASUS есть неприятная особенность – после некоторого времени работы (полтора-два года) садится батарейка CMOS и на экране высвечивается cmos battery low и пароль на BIOS (который никто не ставил). Лечится это заменой батарейки в ноутбуке, которая находится в достаточно труднодоступном месте.

Представляю сегодняшнего пациента – ноутбук Asus X51R у которого требуется заменить севшую батарейку BIOS.

Как самому разобрать ноутбук ASUS X51R

Приступим к разборке этого ноутбука.

Вначале откручиваем вот эти болтики. (на нижнем рисунке обозначены жёлтым). После этого мы сможем снять верхние крышки (под которыми находится оперативная память и жесткий диск ноутбука).

Как самому разобрать ноутбук ASUS X51R

Сняв верхние крышки, приступаем к раскручиванию самого корпуса (под винчестером ноутбука 4 винтика – они отмечены синим цветом):

Как самому разобрать ноутбук ASUS X51R

Для того чтобы снять DVD-привод (а без этого разобрать ноутбук не получится), нужно открутить винтик, который находится внутри отсека для HDD:

Как самому разобрать ноутбук ASUS X51R

Снимаем кулер ноутбука – 2 болтика:

Как самому разобрать ноутбук ASUS X51R

После того как открутили – тянем на себя и вверх и вытаскиваем всю "улитку охлаждения" ноутбука:

Как самому разобрать ноутбук ASUS X51R

Теперь петли. Откручиваем по 2 болтика на каждой петле:

Как самому разобрать ноутбук ASUS X51R

Теперь снимаем клавиатуру ноутбука ASUS X51R – она на защелках:

Как самому разобрать ноутбук ASUS X51R

После того как подняли клавиатуру, отсоединяем шлейф:

Как самому разобрать ноутбук ASUS X51R

Теперь продолжаем отсоединение матрицы.

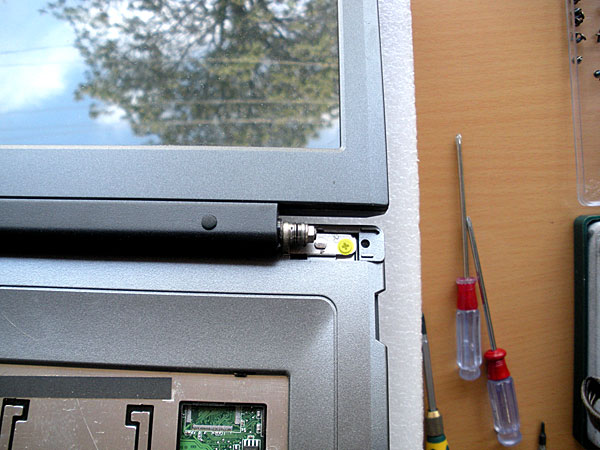

Для того чтоб полностью снять верхнюю часть ноутбука (в которой и стоит матрица – экран) нам нужно открутить болтики с каждой стороны, которые держат петли:

Как самому разобрать ноутбук ASUS X51R

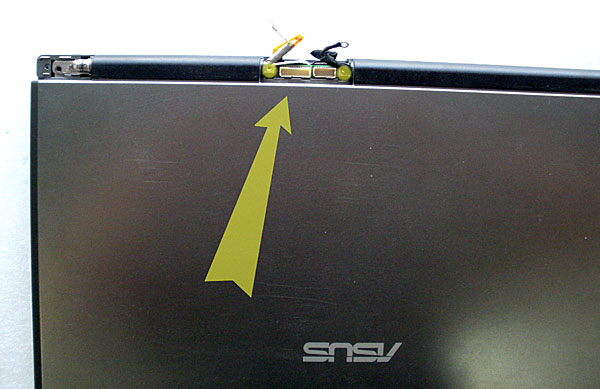

Отсоединить оба шлейфа и открутить еще два винтика заземления, которые находятся под шлейфами:

Как самому разобрать ноутбук ASUS X51R

Как самому разобрать ноутбук ASUS X51R

Теперь можем снимать верхнюю часть с экраном:

Как самому разобрать ноутбук ASUS X51R

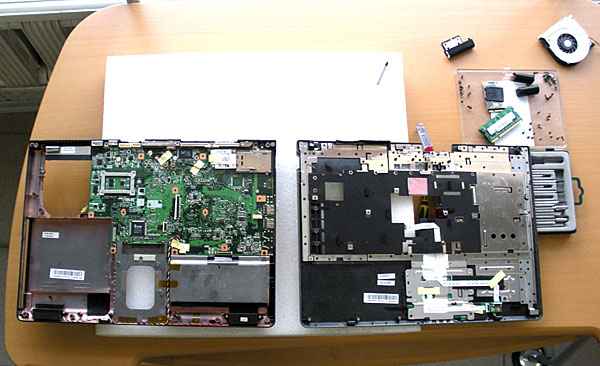

Теперь снимаем верхнюю крышку. Для того чтобы это сделать нужно открутить 9 болтиков, отсоединить шлейф тачпада ноутбука, а затем просто расщелкнуть корпус:

Как самому разобрать ноутбук ASUS X51R

Как самому разобрать ноутбук ASUS X51R

Поскольку батарейка BIOS в ноутбуке ASUS X51R находится снизу, нам нужно снять саму плату. Для этого откручиваем болтики помеченные желтым (их всего 4 штуки):

Как самому разобрать ноутбук ASUS X51R

И вот наконец можем снять плату:

Как самому разобрать ноутбук ASUS X51R

Вот она – материнская плата ноутбука. Вид сзади:

Как самому разобрать ноутбук ASUS X51R

Материнская плата ноутбука. Вид спереди:

Как самому разобрать ноутбук ASUS X51R

Батарейка в этом ноутбуке точно такая же как и в стационарных компьютерах – CR2032 (в простонародье "таблетка"). Меняем ее:

Как самому разобрать ноутбук ASUS X51R

Теперь можно начинать собирать ноутбук (я для проверки собираю только частично) и подключаю его ко внешнему монитору:


Как самому разобрать ноутбук ASUS X51R
