Как самостоятельно разобрать ноутбук HP ProBook 4510s

     Внимание!!! Помните, что самостоятельная разборка такого сложного устройства как ноутбук, без должной квалификации, может привести к его выходу из строя!

При необходимости Вы можете обратиться за помощью Чистка ноутбука от пыли в Харькове

     И если вы всё же решились положите на стол несколько коробочков для крепежа и фотоаппарат (не взирая на мои рисунки процесс разборки лучше фиксировать на фото), а теперь попробуем разобрать  ноутбук Hewlett Packard  ProBook 4510s для чистки. Все нюансы присутствующие в данной статье относятся почти ко всей серии ProBook 45XX series.

   При необходимости можно получит и другую помощь в виде Обслуживание компьютера, ноутбука, нетбука

   Итак: Разборка любого ноутбука начинается с отключения его от сети и  снятия аккумуляторной батареи.

Под батареей видим семь винтов (отмечены зелёными кружочками см. рисунок)… откручиваем их все!

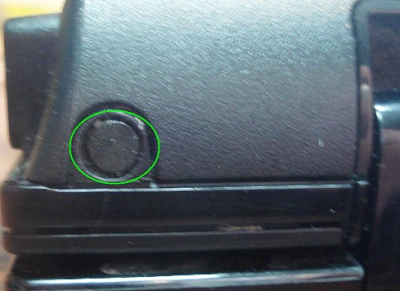

   Теперь необходимо открутить два болтика рядом с петлями крышки. Смотрим на петли дисплея с тыльной стороны и видим наклеенные заглушки, а  под ними искомые болтики. На фото показана заглушка.

   Теперь переворачиваем ноутбук к себе лицом  и аккуратно сдвигаем верхнюю панель над клавиатурой  по направлению от себя. Имейте в виду, что с течением времени сдвинуть её будет все труднее и труднее, особенно если на ноутбук попадали какие-нибудь липкие жидкости, поэтому может быть понадобится приложить усилие, но будьте аккуратны (не следуйте за пословицей сила есть ума не надо). Направление съёма панели смотреть на рисунке.

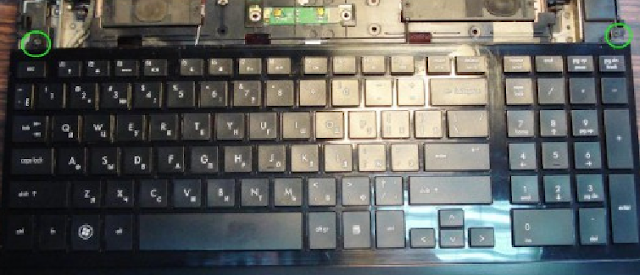

Под панелью обнаруживаем винты (см. зелёные кружки на фото), удерживающие клавиатуру естественно отвинчиваем!

Приподнимаем клавиатуру, и слегка сдвинув её от себя откидываем клавиатуру и аккуратно отсоединяем шлейф. НР как правило даёт достаточный запас длины шлейфа.

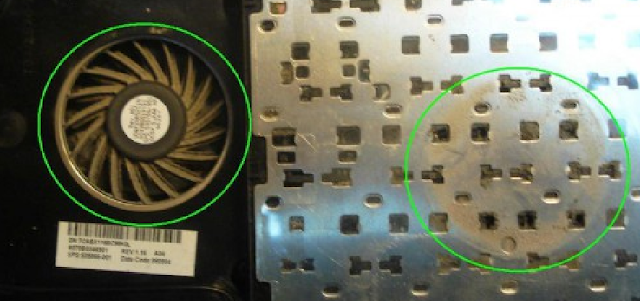

Подняв клавиатуру иногда можно увидеть забитый пылью кулер и следы пыли на тыльной стороне  клавиатуры. Имейте ввиду, что именно через отверстия в клавиатуре в данной модели ноутбука идет забор воздуха.

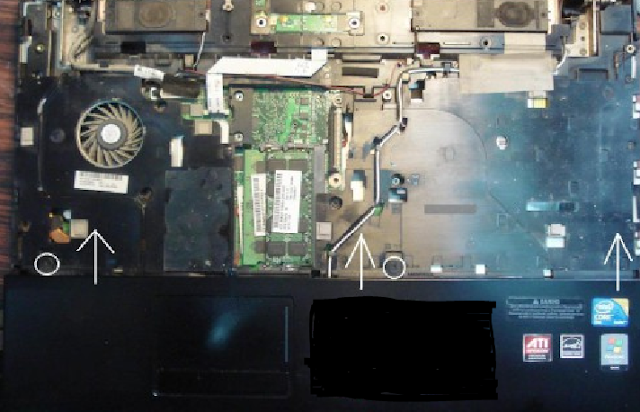

Откручиваем два винта, удерживающие нижнюю панель с тачпадом. Обозначены белыми кружками. Аккуратно сдвигаем панель от себя (направление указано стрелочками.

Отсоединяем шлейф тачпада. (см. рисунок)

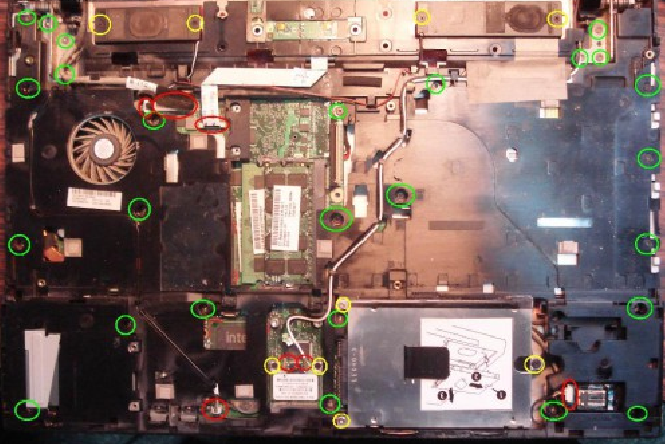

Теперь самое важное – откручиваем все винтики обозначенные зеленым и желтым, (см. на фото) и размыкаем контакты шлейфов, выделенных красным цветом. Важно обратить внимание как лежали провода до вашего вмешательства, а лучше если это заснять на фото с большим разрешением. При сборке всё придётся вернуть к первоначальному виду (иногда миллиметр в миллиметр)

Для этого нам понадобится отвертка T8.

Компания  Hewlett Packard  прямо на корпусе не забывает напоминает какую отвертку использовать и каких размеров установлены винтики.

Обратите внимание, на то где производится заземление оплетки шлейфа дисплея

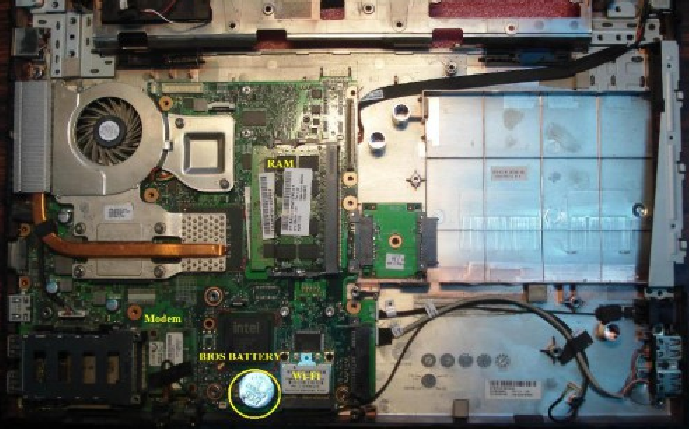

Аккуратно поддеваем крышку по периметру чем-то неострым и снимаем её. Если необходимо, вынимаем память, адаптеры модема 56K и Wi-Fi.

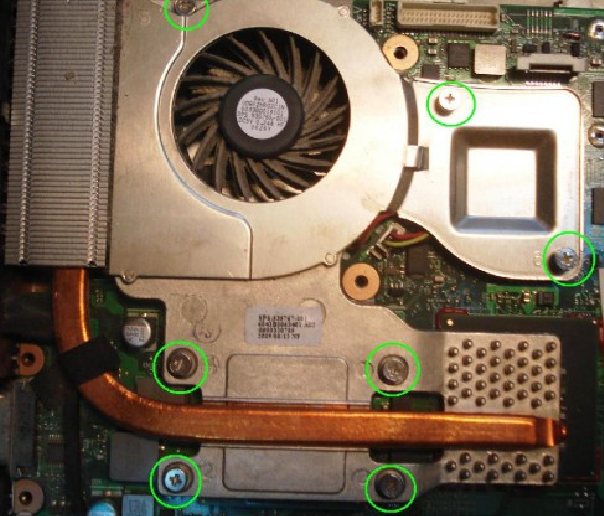

Отвинчиваем радиатор.

Внимание!!! Напоминаю, что откручивать радиатор безопаснее по одному обороту каждый винт по возрастанию номера, то есть 1, 2, 3, 4, 5, 6, 7, 1, 2, 3,….

   Так Вы точно избежите перекоса радиатора и скола корпуса кристалла процессора или моста.

   Возможно Вы увидите подсохшую термопасту и потрескавшиеся термопрокладки. Всё изношенное подлежит замене!!!.

Чтобы очистить  радиатор от пыли, снимаем вентилятор, открутив 3 винтика. Отмечены зелёным.

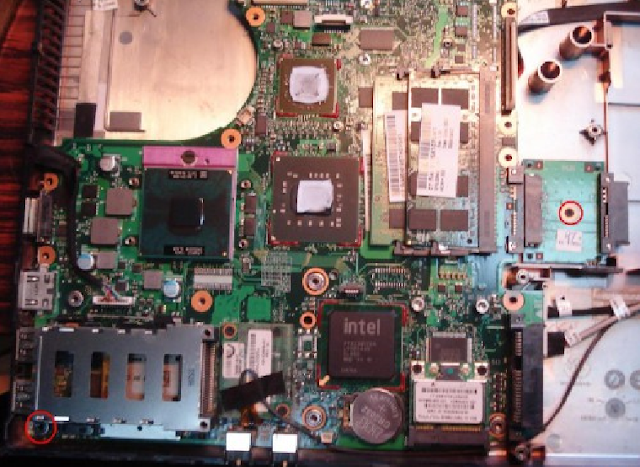

   Чтобы полностью почистить ноутбук, снимаем материнскую плату, открутив нужные винтики. Проводим чистку материнской платы с обратной стороны и устанавливаем на место. Удаляем старую термопасту и наносим свежую.

  Если термопрокладки совсем потрескались и рассыпались, их можно заменить обычной термопастой КПТ-8.  Собираем ноутбук в обратном порядке.


  По материалам заметки “Как разобрать и почистить ноутбук HP ProBook 4510s ?”


    Поделись новостью с друзьями!

У нас на сайте можно прочесть:


Remote_NewsBlock loading...

 (голосов: 3)
24-03-2013, 23:02 Ваш мастер Просмотров: 100681 Комментариев: 1 Напечатать




#1 Добавил: Олег (5 июня 2017 22:19)


Хоть бы кто сказал что за разъем идет от матрицы слева к разъему у батарейки (слева)
Два контакта.
Спасибо!


--------------------------------------------------------------------------------
