Как разобрать ноутбук ?

     Если у Вас возникла необходимость разобрать ноутбук (скажем для его чистки или же какого-нибудь мелкого ремонта), то почти сразу возникает вопрос: “А как это сделать?” и дело здесь не в том, что руки-крюки, а в том что производитель стремится к тому чтобы его технику не вскрывали люди без должной квалификации!!! Так что это ещё одна возможность остановиться и задуматься прежде чем совершать какой-то непродуманный шаг.

Человек первый раз пытающийся разобрать ноутбук откручивает все винты с нижней части ноутбука, снимает пару крышечек и на этом всё, ноутбук дальше разбираться не не желает, и что-то  упорно удерживает верхнюю часть корпуса. Как впоследствии можно выяснить – дополнительное “секретное” крепление располагается под клавиатурой, надо только сообразить, как снять клавиатуру.

Специалисты, осуществляющие ремонт ноутбуков, начинают разбор этой техники именно с клавиатуры или с панельки над ней.

Методы крепления клавиатур и панелек разные, постараюсь рассмотреть наиболее часто встречающиеся.

   ПЕРВЫЙ ВАРИАНТ

Для снятия клавиатуры откручиваем три-четыре винта снизу ноутбука со стороны крепления экрана. Тем самым снимая крепления панельки находящейся вверху клавиатуры.



После чего снимаем панельку. Внимательно смотрим на рисунок и не путаем последовательность действий.

   Теперь всё достаточно просто: откручиваем крепление клавиатуры (под цифрой 1), поднимаем клавиатуру и аккуратно отсоединяем разъём. Силу не применять!



    ВТОРОЙ ВАРИАНТ

    Но всегда необходимо быть предельно внимательным. К примеру на ноутбуке HP Pavilion DV5000 метод крепления клавиатуры хоть и похож, но всё же есть заметные отличия.



  Во первых снизу ноутбука больше крепежа который держит панель над клавиатурой, а во вторых клавиатура не поднимается, а  сдвигается горизонтально  (направление куда двигать обозначено стрелками), причем сдвигается не только клавиатура, но и окантовка черного цвета вокруг нее, и только после этого она поднимается.



    ТРЕТИЙ ВАРИАНТ

   А вот в следующем случае крепеж верхней панели размещается под «ушами». Аккуратно смещаем заглушки и откручиваем винты, далее должно всё быть понятно из рисунков.





   ЧЕТВЁРТЫЙ ВАРИАНТ

Вот ещё один специфический вариант крепления клавиатуры. Внимательно рассматривайте картинки!



   Встречается иногда и такой вариант крепления, когда для крепления панели над клавиатурой не используются винты. В этом креплении всё реализовано на защёлках.  В основном они небольшого размера и утапливаются под панель над клавиатурой. При этом панель над клавиатурой может сдвигаться вбок и только после этого сниматься. Иногда может потребоваться отвинтить винт держащий панель (такая схема как правило реализована у ноутбуков Sony).



   Или же в некоторых других моделях ноутбуков на задней стороне ноутбука необходимо тонкой отвёрткой (можно использовать скрепку если нет подходящей отвёртки) надавить  на стопор. Доступ к стопору как правило осуществляется через специальное отверстие  диаметром 2 мм.

Вот ещё один вариант начала разборки который трудно назвать стандартным! В этом случае панель располагается не над клавиатурой, а под ней.

Такой способ крепления можно встретить, например, на старых ноутбуках Тошибах.



   А вот у моделей HP Compaq nx6110 в первую очередь должна сниматься  клавиатура, а не панель над ней. Сама клавиатура держится винтами с низа ноутбука. «Секретные» винты которые держат клавиатуру прячутся в отсеке модулей памяти. Кроме того ещё есть защелки на самой клавиатуре. (смотреть два нижних рисунка).





   После того как клавиатура уже снята можно начинать снимать матрицу ноутбука, и только после этого  откручиваются все винты в пределах видимости, как под клавиатурой, так и с днища, и можно пытаться снять верхнюю часть корпуса.

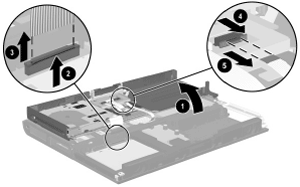

И само собой, не обходится без исключений! например, у ноутбука Compaq Evo n1020v корпус состоит из трех частей и после откручивания винтов одна из частей продолжает держаться на защелках. Как и в какую сторону ее тянуть, чтобы отсоединить показано на следующем рисунке (стрелочка 1).



   Ну вот и всё! Теперь главное собрать ноутбук и так чтобы он работал! Будьте внимательны и соблюдайте осторожность, ведь ноутбук легко испортить (как при разборке так и при сборке). Внимание  при сборке не перепутайте винты и не вкрутите не тот  да не в то отверстие, поэтому при разборке винты делите на несколько категорий, деля по размеру и месту использования.

Помните, что вкручивая слишком длинный винт не на своё место, вы рискуете тем самым повредить ноутбук , например  пробить материнскую плату или повредить корпус.  Всегда помните, я всегда вам могу помочь  в Чистке компьютера или ноутбука от пыли и грязи в Харькове!

Удачи!
